日置LR8431-20數據記錄儀采樣速度10ms，10ch 測量，可使用U 盤，輕松保存數據，LR8431-20數據記錄儀輕巧機身，簡單操作，新增U盤接口，使用更方便！熱電偶測量時的精度提高！
日置數據記錄儀LR8431-30掌上10ch數據記錄儀升級更新，功能更強！

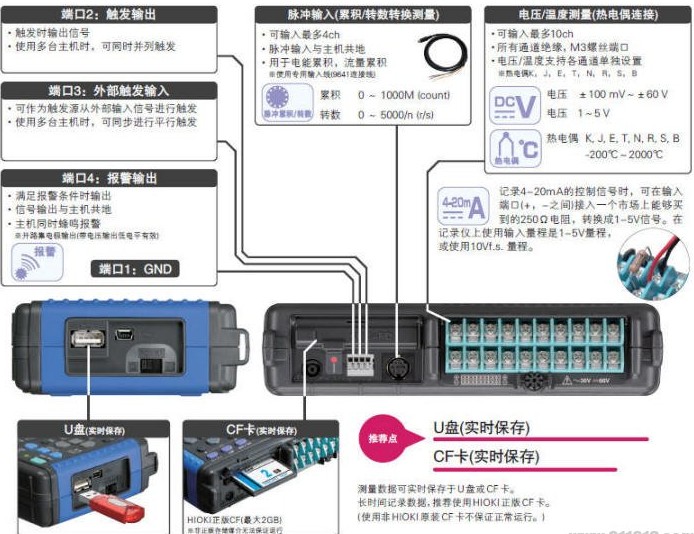

1.10ch模擬絕緣輸入(電壓·熱電偶)+4ch脈沖輸入，通道間不受影響的絕緣輸入。
2.所有通道10ms掃描方式高速采樣，對應突變負載測量，追蹤波形。
3.超大&高亮液晶顯示，良好的清晰度，可通過美觀的QVGA-TFT液晶界面觀測波形。

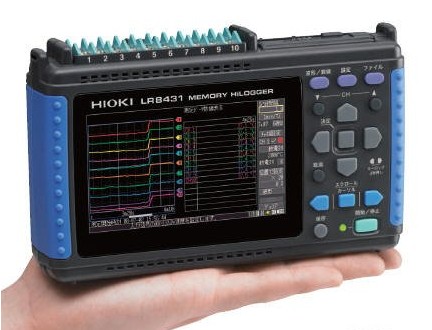

4.攜帶輕松，小巧&輕便數據記錄儀，體積及重量：176W×101H×41Dmm，550g。
LR8431-30數據記錄儀的U盤的存儲：
測量數據記錄在U盤中，可輕松攜帶與PC連接。長時間測量，能使用可信度更高的CF卡來放心記錄！
1.實時記錄中能更換存儲媒體：實時記錄中，無需中止測量即可更換存儲媒體。能繼續測量，并將已記錄的數據帶回。
※更換到新的存儲媒體時，記錄間隔設置為最快時，請在2分鐘內完成更換。
2.能夠讀取以往機型8430-21的數據：以往機型8430-21所測波形及設置數據，LR8431也能讀取。
3.能用相同設置進行測量和顯示過去的數據。
4.可知還剩多少可測量時間！通過CF卡/U盤的剩余容量能夠確認還剩多少可測量時間。
5.媒體間可進行數據復制，可在CF卡-U盤之間，復制已記錄的數據。若要長時間記錄重要的數據，推薦使用HIOKI正版CF卡。如使用其他存儲媒體，不能保證運作
LR8431-30數據記錄儀主要參數
| 通道數 |
模擬10ch掃描絕緣輸入(M3帶螺絲釘?shù)亩俗影?+脈沖輸入4ch(所有脈沖輸入的通道和主機共地) |
| 測量對象 |
- [電壓]100mV~60V，1-5Vf.s.，6檔量程，最高分辨率5μV
- [溫度：熱電偶]-200°C～2000°C(根據所用傳感器不同而不同)1檔量程(K、J、E、T、N、R、S、B)，最高分辨率0.1℃
- [溫度：白金熱電阻]無
- [濕度]無
- [脈沖累積]0~1000M點，1檔量程(無電壓a接點、開路集電極或電壓輸入)，最高分辨率1點
- [轉數變化]0~5000/n(r/s)f.s.1檔量程(和脈沖累積相同的輸入信號)，分辨率1/n(r/s) ※n為每1轉的脈沖數時1~1000
|
| 最大輸入電壓 |
DC60V(模擬輸入)，DC-5V~10V(脈沖輸入) |
| 對地間最大額定電壓 |
AC30Vrms或DC60V(加在輸入ch-外殼間，各輸入通道間也不會損壞的上限電壓) |
| 記錄間隔 |
10ms~1小時，19種設置(每個記錄間隔高速掃描所有輸入ch) |
| 數字濾波 |
OFF/50Hz/60Hz(自動設置補償頻率) |
| 存儲容量 |
內存3.5MW，CF卡/U盤(僅保證HIOKI原裝CF卡的操作) |
| 外部接口 |
USB2.0系列迷你B×1，功能：計算機控制，
向計算機傳輸CF卡內的測量數據(不能通過USB通訊向計算機傳輸U(kuò)盤內的數據)
可在CF卡/U盤的驅動間復制 |
| 顯示屏 |
4.3寸WQVGA-TFT彩色液晶(480×272點) |
| 功能 |
實時保存至CF卡/U盤，數值運算等 |
| 電源 |
- AC適配器Z1005(AC100~240V，50/60Hz)
- 電池組9780/連續使用時間約2.5h
- 12V系列的電池(DC10~16V連接線請來電咨詢，配線3m以內)
|
| 體積及重量 |
176W×101H×41Dmm，550g(未安裝電池組時) |
| 附件 |
測量指南×1，CD-R(數據采集應用軟件LoggerUtility，使用說明書PDF)×1，USB連接線×1，AC適配器Z1005×1 |
LR8431-30數據記錄儀提高了熱電偶測量的精度：
提高了熱電偶的測量精度+標準接點補償功能精度！

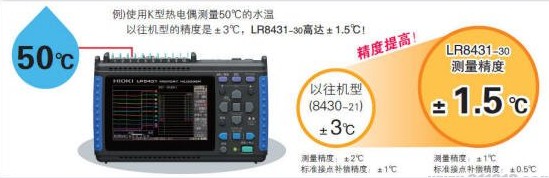

例如：使用K型熱電偶測量50℃的水溫，以往機型的精度是±3℃，LR8431-30高達±1.5℃
日本日置數據記錄儀LR8431-30從產線到研發，可在諸多領域靈活應用的小型數據記錄儀
1.適用于EV·HV的馬達·變頻器的評估，高速·絕緣輸入可減少干擾穩定測量。
2.適用于空調設備的效率測量·性能評估,幾個出風口的輸入輸出以及內部零件的溫度等，可多點同時測量。
3.適用于電子機器內部零件的溫度測量，性能評估:與風速轉換機組合，能夠測量裝置內的冷卻效率。
日置LR8431-30數據記錄儀特點：
1.模擬輸入10ch絕緣
無需擔心不同電位被測物的溫度，電壓測量。模擬輸入10ch的所有通道都是絕緣的。即使熱電偶和電壓輸入等同時測量，也不會受到干擾且沒有觸電危險。脈沖輸入4ch能夠計算轉數脈沖，測量轉速。(脈沖輸入共地)，※通道間用半導體繼電器絕緣，雷擊等，超過產品參數所規定的電壓時可能造成半導體繼電器的故障，需要注意。
2.高速測量
所有通道都能實現10ms高速測量，針對EV·HV·PHV等，電子化汽車的研發時，為了對應負載急變的測量要求，需要多通道10ms的采樣能力。能追蹤以往100ms采樣率所追蹤不到的波形。
3.抗干擾性
在干擾較強的測量電路中 提高了抗干擾性，測量部分采用ΔΣ(Delta-Sigma)型的A/D逆變器。通過該設備所特有的過采樣數字濾波器功能，解決了以前變頻器開關干擾的問題也降低了50/60Hz的諧波干擾影響。※去除干擾在記錄間隔設置為2秒以上時最佳
LR8431-30數據記錄儀的PC實時數據采集 Logger Utility (標配附件)
試用標配附件的應用軟件Logger Utility，對應多通道的PC測量。PC與數據記錄儀之間用USB連接。另外，USB設備服務器與無線LAN設備一起使用能夠?qū)崿F(xiàn)無線LAN通訊。
1.使用USB 連接，輕松設置
數據記錄儀的設置可以通過軟件在電腦上操作。PC窗口內設置項目按順序排列，非常簡單。
2.最多可連接5臺數據記錄儀
使用USB線纜連接，最多可同時連接5臺LR8431-30。最多模擬輸入50通道，脈沖輸入20通道，可同時在一個窗口內觀測。另外，USB設備服務器與無線LAN一起使用能夠?qū)崿F(xiàn)無線LAN通訊。

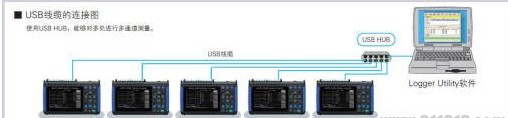

USB線纜的連接圖：使用USB HUB，能夠?qū)Χ嗵庍M(jìn)行多通道測量
LR8431-30數據記錄儀通過PC實時收集數據的 Logger Utility (標配附件)
1.在PC 界面開始測量
在PC上使用標配軟件Logger Utiilty，將數據實時記錄至計算機上。可在窗口內觀察趨勢圖，即使正在記錄中也可回看已測波形。LR8431最多可連接5臺。最多可在一個窗口內同時觀測模擬通道50ch，脈沖輸入20ch。
2.測量后的分析 --- 雙段滾動條功能---
在界面中顯示的波形，可以通過滾動條來確認所顯示的是記錄波形中的哪一部分。所謂“雙段滾動條功能”，是因為滾動條有兩段，因此可顯示兩個獨立的波形顯示窗口。可在各個窗口改變波形的時間軸并顯示，便于分析長時間的數據�！p滾動條功能是HIOKI的專利技術。
|
