日本圖技GL820多通道存儲記錄儀通道數最大可由標準20ch擴展至200ch。除采用可放心檢測的全通道絕緣輸入方式外,還可實現電壓/溫度/濕度/脈沖/邏輯等多樣化輸入。為提升耐噪音性,產品搭載了⊿Σ型的A/D變頻器,以此提高高頻率噪音的消除效率。

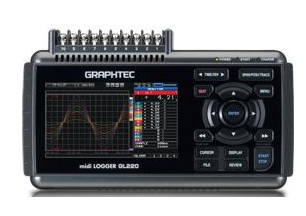

midi LOGGER GL820是一款重視擴展性的模式產品,日本圖技GL820多通道存儲記錄儀還裝配了適用于多通道數據監控的以太網,可進行遠程監控。存儲媒體可使用USB存儲器,直接寫入所測定的數據,以便長時間地收錄數據。
日本圖技GL820多通道存儲記錄儀追求可對應多樣化測量用途的功能性與操作性,為您提供從研究開發到生產線現場的高性價比產品。

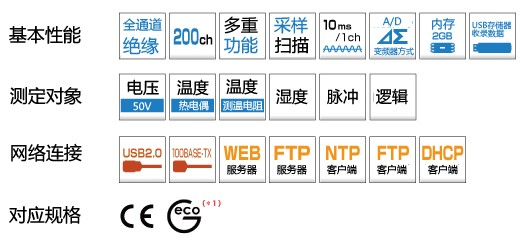

日本圖技GL820多通道存儲記錄儀的功能圖解:
(*1) GRAPHTEC獨有的RoHS對應標志。詳細內容請參閱「WEEE指令、RoHS指令應對體制
日本圖技GL820多通道存儲記錄儀的技術參數:
GL820便攜式溫濕度記錄儀 |
項目 |
內容 |
電流輸入數目 |
1臺(20通道)或擴展至(最高200通道) |
觸發 |
種類 |
開始 |
觸發訊號產生,開始取樣 |
|
停止 |
觸發訊號產生,開始取樣 |
條件 |
開始 |
停止,程度,警報,行程時間,外部 |
|
停止 |
停止,程度,警報,行程時間,過去時間,外部 |
警報功能 |
種類 |
電流,邏輯,脈沖(AND及OR操作選擇) |
條件 |
電流 |
H,L,視窗內,視窗外 |
|
邏輯 |
所有頻道 |
|
脈沖 |
H,L,視窗內,視窗外 |
邏輯/脈沖輸入通道 |
4個通道,可轉換邏輯或脈沖 |
脈沖輸入范圍 |
Count(次數)模式 |
50C,500C,5kC,50kC,500kC,5MC,50MC,500MC/F.S (最高50k/取樣時間) |
Inst(瞬時)模式 |
50C,500C,5kC,50kC,500kC,5MC,50MC,500MC/F.S (最高50k/取樣時間) |
RPM回轉模式 |
50rpm,500rpm,5krpm,50krpm,500krpm,5Mrpm/50Mrpm,500Mrpm/F.S (最高50k/秒) |
警報輸出 |
通道數目 |
4 |
輸出格式 |
開放連接輸出(5V拉伸電阻,10kohm),5至24V(100mA或以下) |
輸出條件 |
程度調整,視窗調整,邏輯調整,脈沖調整 |
外部觸發輸入 |
1個通道(最高24V,起端2.5V,滯電壓0.5V) |
電腦介面 |
Ethernet(10BASE-T/10BASE-TX),高速USB2.0 |
資料儲存 |
測量資料 |
儲存在內置閃存或USB儲存盤 |
其他 |
設定條件及螢幕復印可儲存于內置閃存或USB儲存盤 |
內置記憶體 |
12MB閃存 |
USB儲存盤插槽(全速) |
2.0兼容 |
計算功能 |
統計計算 |
平均,峰值,最大,最小,RMS |
計算數目 |
2組同時設定 |
搜索功能 |
搜索資料中之點,種類:程度,警報,邏輯,脈沖 |
顯示器 |
尺寸 |
5.7英寸TFT彩色LCD |
顯示模式 |
波形+數字,獨立波形,獨立數字 |
操作環境 |
直流電操作溫度0-45℃,相對濕度5-85%RH,電池操作溫度15-40℃ |
電源 |
AC變壓器(100-240VAC,50/60Hz) |
DC輸入(8.5-24VDC) |
原裝電池,最高裝配2個,連續9小時操作 |
電功率 |
28VA或較低(AC驅動) |
機身尺寸(W x D x H) |
232 x 152 x 50mm |
重量 |
990g(包括20通道輸入模塊) |
震動絕緣 |
兼容JIS震動測試或等同汽車業界TYPE 1-CLASS A |
驗證規格 |
CE,RoHS,中國RoHs |

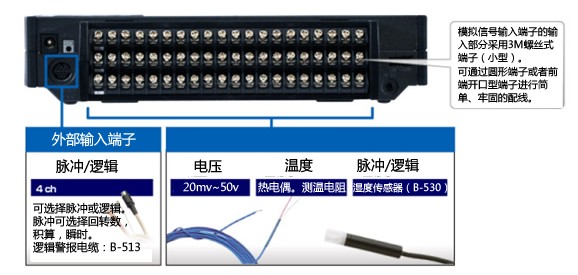

日本圖技GL820多通道存儲記錄儀從標準20ch到最大200ch(500ch)、全體ch多功能&絕緣輸入 全體通道多功能&絕緣輸入 標準20ch的模擬輸入準備。同時采用通道間互不影響的絕緣輸入方式。 無需進行繁瑣的布線?芍С譁囟/電壓/濕度/脈沖/邏輯輸入,實現多功能對應, 可用于各種用途。
(*1) 脈沖/邏輯 有一項為4ch。需使用選購產品中的邏輯報警電纜(B-513)。 (*2) 使用選項產品濕度傳感器時,按標準僅能使用1個。 配備選購產品濕度傳感器 配備專門用于濕度測定的選購產品濕度傳感器(B-530)。驅動電源由GL820主機提供。 將濕度傳感器連接至所需測定濕度的通道后,只需將輸入設至為濕度,即可進行濕度測定。
■相對濕度測量精度(5~98%)
測定環境 |
測定精度 |
0~10℃ |
±5%RH |
10~20℃ |
±4%RH |
20~30℃ |
±3%RH |
30~40℃ |
±4%RH |
40~50℃ |
±5%RH |
50~60℃ |
±6%RH |
60~70℃ |
±7%RH |
70~80℃ |
±8%RH |
搭載⊿Σ型 A/D變頻器 為提高耐噪音性,產品搭載⊿Σ型A/D變頻器,提高高頻率噪音的消除效率。 從而減少逆變器等噪音的影響。 最大200ch、只需連接電腦便可擴展至500ch 將端子臺統一為20ch/單元,主機的通道擴展最大可達200ch。 同時,可實現全通道絕緣輸入&多功能輸入。 此外,使用PC進行測量時,通過連接多臺主機(最大10臺),可實現1臺機器控制最大500ch、或單獨進行控制。
日本圖技GL820多通道存儲記錄儀用主機擴展測試通道的方法 頻道擴展一覽表
通道數 |
20ch |
40ch |
100ch |
200ch |
GL820主機 |
1臺 |
1臺 |
1臺 |
1臺 |
擴展端子基本套件(B-537) |
- |
1組 |
1組 |
1組 |
20ch擴展端子組件(B-538) |
- |
1組 |
4組 |
9組 |

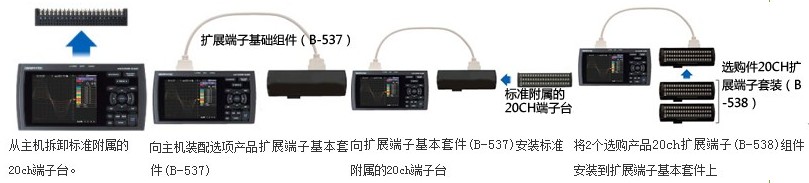

擴展方法(例:擴展至60ch)
日本圖技 多通道存儲記錄儀 GL820使用PC進行擴展

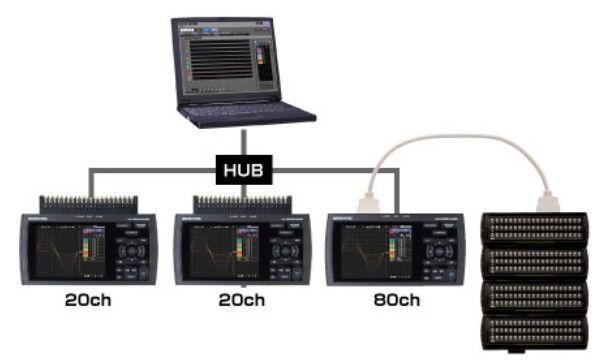

使用電腦附屬的PC應用程序(GL220_820-APS),可在主機最大10臺、通道數最大500ch的條件下進行擴展、測量。 擴展方法(例:擴展至120ch)
日本圖技GL820的存儲時間
収錄間隔(取樣速度)(*1) |
10ms(*2) |
50ms(*2) |
100ms(*2) |
200ms |
500ms |
1s |
10s |
2GB內置閃存 |
29日 |
72日 |
89日 |
101日 |
253日 |
506日 |
5068日 |
512MB USB存儲器(*3) |
7日 |
18日 |
22日 |
25日 |
64日 |
129日 |
1294日 |
※1 驅動優先采用AC適配器。 ※2 主機電源ON、OFF時均可充電。 ※3 DC驅動需配備DC驅動纜線(B-514:選項產品)。

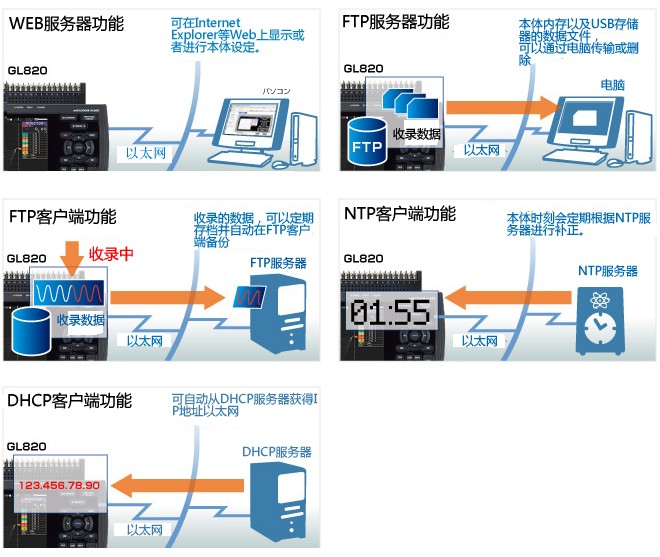

日本圖技GL820多通道存儲記錄儀具有多種網絡形式 可使用符合測定形態的網絡功能。

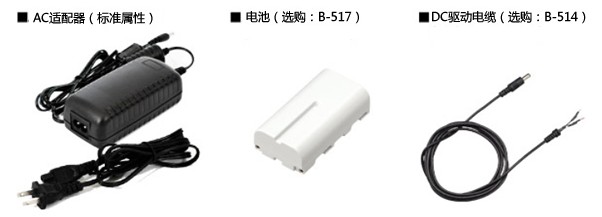

日本圖技GL820多通道存儲記錄儀的蓄電池驅動7小時(選購產品),可安心使用 日本圖技GL820多通道存儲記錄儀支持3WAY電源,日本圖技GL820多通道存儲記錄儀電源可使用標準AC適配器進行AC驅動、還可使用選購產品中的電池組或DC驅動電纜進行蓄電池驅動或 DC驅動
日本圖技GL820多通道存儲記錄儀在使用AC適配器進行AC驅動時,搭載電池組后,即使AC電源發生瞬時停電,也可自動切換至蓄電池驅動,有效防止停電對重要數據帶來的不利影響。若停電后供電不再恢復、且蓄電池容量已完全耗盡,可在蓄電池電量用完前自動停止測定,有效保護重要數據。在對蓄電池充電時,即使主機電源已關閉(OFF),只需配備AC適配器,便可插入插座進行充電。
驅動時間 |
狀況 |
驅動時間 |
LCD使用狀況(亮度MAX) |
約5小時 |
屏幕保護狀態 |
約7小時 |
※20ch端子、1秒取樣、主機存儲器収錄、使用2個新品電池組、+25℃環境 ※驅動時間因使用環境條件而有所差異。 |
驅動方式 |
驅動方式 |
DC電圧 |
蓄電池充電 |
AC驅動(使用附屬AC適配器)※1 |
- |
可※2 |
DC驅動※3 |
+24V |
可※2 |
+12V |
不可 |
+8.5V |
不可 |
※1 驅動優先采用AC適配器。 ※2 主機電源ON、OFF時均可充電。 ※3 DC驅動需配備DC驅動纜線(B-514:選購產品)。
日本圖技GL820多通道溫濕度記錄儀主要應用領域: 汽車行業(汽車、摩托車)測試 、家電(電器行業)廠家測試(含PC) 、油田測試(含海洋鉆井) 、各類野外測試 、滅菌室、潔凈室的溫濕度測試 、冷藏運輸記錄 、振動測試 。 |
