AWA6291型實時信號分析儀是一種數字信號處理技術的袖珍式實時分析儀，它可以對噪聲、振動或其它電信號進行頻譜及幅值分析。

AWA6291實時信號分析儀模塊化設計，用戶可選擇不同軟件，實現不同功能，得到不同的測量指標。該儀器可應用于工業企業、環境保護、勞動衛生、科研教學、計量檢測等領域，完成機器設備噪聲測量與分析、環境噪聲測量、聲功率級測量、建筑聲學測量、以及機器振動的測量分析。

AWA6291實時信號分析儀特點：
●符合GB/T 3785.1-2010 1級。
●高精度，24位A/D，級線性范圍大于90dB。
●同時（并行）完成A、C、Z三種頻率計權和F、S、I三種時間計權。
●實時1/1和1/3OCT、FFT分析。
●定時開機、定時關機功能；啟動方式可為超限啟動或等間隔啟動模式。
●用戶選購1/3OCT軟件，可以自行定義頻率計權值（W-U）。
●可以連續記錄總值、OCT及1/3OCT分析結果隨時間的變化。

AWA6291實時信號分析儀主要技術性能：
1、信號輸入：插座：X9-6z，可選LEMO插座；輸入阻抗：150kΩ//100pF；最大輸入電壓：10V（有效值）。
2、頻率范圍：10Hz~20kHz（±0.2dB），1Hz~23kHz(±1.0dB)。
3、量程增益：-10dB、0dB、10dB、20dB、30dB、40dB。
4、自生噪聲電壓：小于4μV（1Hz~23kHz）。
5、電壓測量范圍： 15μV~10V (有效值)。
6、信號輸出：插座：Φ3.5立體聲耳機插座；輸出阻抗：1kΩ；最大輸出信號電壓：3.2V
7、級線性范圍：大于90dB。
8、A/D位數：24位。
9、采樣頻率：48kHz。
10、顯示器：240×160點陣LCD，有EL背光。
11、輸出接口：RS232接口，可接微型打印機打印測量結果，也可接PC機送出測量結果和實時分析結果。USB接口，mini B型，符合USB1.1,兼容USB2.0，可連至PC機。
12、數據存貯：測量結果保存在48Mbit的FLASH中，也可將數據轉存到U盤中。
13、內部日歷時鐘：誤差小于1分鐘/月。
14、儀器內部自帶符合GB 2312標準的漢字庫，可在儀器上輸入中英文測點名。
15、用戶可設定開機時間及關機時間。開機穩定時間：小于30秒。
16、工作電源：6節LR6堿性電池或可充電電池，也可使用8V外部電源。
17、外形尺寸：210×90×38(mm)。
18、質量：0.5kg。
19、電磁兼容性：滿足IEC 61672.1:2002標準中對X類聲級計的要求。
20、工作環境： 工作溫度：-10℃～+50℃；相對濕度：25%～90%； 大氣壓力：65kPa～108kPa。

噪聲統計分析軟件(S6291-00101)

1、主要功能：噪聲統計分析、24小時自動監測和積分測量。
2、主要測量指標：統計分析菜單：LAFp、LAFmax、LAF5、LAF10、LAF50、LAF90、LAF95、LAFmin、SD、LAeq1s、LAeq,T、LAE、LAFeqT。  24h 測量菜單：除了統計分析菜單所有的測量指標外，還有Ld、Ln、Ldn。
3、顯示分辨率：0.1dB。
4、數據存貯：可存貯統計分析結果、24h測量結果、積分測量結果，最多12288組，也可將測量結果轉存在U盤上。

噪聲OCT頻譜分析軟件包（S6291－00202）

1、主要功能：噪聲的實時倍頻程頻譜分析和積分測量。
2、濾波器類型：并行(實時)倍頻程數字濾波器。
3、濾波器中心頻率：16Hz～16kHz。
4、濾波器符合標準：GB/T3241和IEC61260  1級。
5、主要測量界面：列表界面、圖形界面�？梢酝瑫r(shí)顯示11個中心頻率的頻帶聲壓級以及A、C和Z計權聲壓級。
6、主要測量指標：頻帶瞬時聲壓級(Lfmi)、頻帶1秒等效聲級(Lfmeq,1s)、頻帶等效連續聲級(Lfmeq,T)、1秒內最大計權聲級(Lxyp)、瞬時計權聲級(Lxyi)、1秒等效計權聲級(Lxeq,1s)、等效連續計權聲級((Lxeq,T)、聲暴露級(LAE)、聲暴露(E)、峰值C聲級(Cpeak)，測量經歷時間(Tm)。（fm由中心頻率決定，X為頻率計權A、C、Z；Y為時間計權F、S、I）。
7、實時分析速度：約47次/秒，同時完成所有中心頻率及A計權，C計權，Z計權測量。
8、記錄功能：可按31ms、0.1s、0.5s、1s間隔記錄倍頻程頻譜隨時間的變化。
9、數據存貯：可存貯倍頻程分析的瞬時值、1秒積分值、積分值、最大值、總值分析的積分測量結果，最多12288組，也可將測量結果轉存在U盤上。

噪聲1/3OCT分析軟件包(S6291－00303)

1、主要功能：噪聲的實時1/3倍頻程頻譜分析和積分測量。
2、濾波器類型：并行(實時)1/3倍頻程數字濾波器。
3、濾波器中心頻率：12.5 Hz～20 kHz。
4、符合標準：GB/T3241和IEC61260  1級。
5、主要測量界面：列表界面、圖形界面，可以同時顯示34個中心頻率的頻帶聲壓級以及合成A、C和Z計權聲壓級。
6、主要測量指標：頻帶瞬時聲壓級(Lfmi)、頻帶1秒等效聲級(Lfmeq,1s)、頻帶等效連續聲級(Lfmeq,T)、1秒內最大計權聲級(Lxyp)、瞬時計權聲級(Lxyi)、1秒等效計權聲級(Lxeq,1s)、等效連續計權聲級((Lxeq,T)、聲暴露級(LAE)、聲暴露(E)、峰值C聲級(LCpeak)，測量經歷時間(Tm)（fm由中心頻率決定，X為A、C、Z、W-U；Y為F、S、I）。
7、記錄功能：可按31ms、0.1s、0.5s、1s間隔記錄1/3倍頻程頻譜隨時間的變化。
8、數據存貯：可存貯1/3倍頻程分析的1秒積分值、積分值、總值分析的積分測量結果，最多12288組，也可將測量結果轉存在U盤上。

噪聲FFT分析軟件(S6291－00404)

1、主要功能：噪聲的實時FFT頻譜分析
2、譜線數：512線，可看到200條譜線
3、采樣頻率：48kHz、24kHz、12kHz、6kHz、3kHz、1.5kHz
4、分析頻率上限：18.75kHz、9375Hz、4687Hz、2344Hz、1172Hz、586Hz
5、帶寬：93.75Hz、46.875Hz、23.438Hz、11.74Hz、5.8594Hz、2.9297Hz
6、重疊率：0 %、50 %、75 %、87.5 %、93.75%、97%
7、平均方式：指數平均F（時間常數125ms）和S（時間常數為1s），及線性平均。
8、主要測量指標：每根譜線下的F計權瞬時值、S計權瞬時值、1秒等效聲級、等效連續聲級；1秒內最大計權聲級(Lxyp)、瞬時計權聲級(Lxyi)、1秒等效計權聲級(Lxeq,1s)、等效連效計權聲級((Lxeq,T)、聲暴露級(LAE)、聲暴露(E)、峰值C聲級(Cpeak)，測量經歷時間(Tm)
9、數據存貯：可存貯FFT分析的F時間計權瞬時值、S時間計權瞬時值、1秒積分值、積分值；總值分析的瞬間值、積分測量結果，最多12288組，也可將測量結果轉存到U盤上。

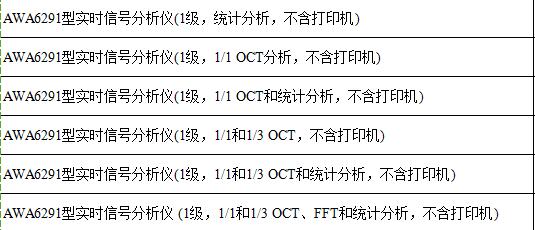

軟件選購配置清單
