M7-20美國Mark-10測力計的產品特點:
Series7專業型數字測力計主要應用于測量一些復雜的產品特性以及要求苛刻的拉壓力測試,M7-500的測量范圍達2500N 測量精度:±0.1%,采樣速率14000Hz,適用于快速的測試測量
Series7測力計除具有Series5系列所有功能外,還具有高速連續采集數據并存儲5000個讀數,14000Hz的采集頻率;可連接腳踏開關,斷裂檢測;1st/2nd峰值檢測;Series7測力計還包括摩擦系數測量單位及用戶自定義測量單位.測量數據自動輸出,自動存儲,自動清零,平均值測量.
Series7數字測力計可安裝在所有MARK-10測量臺架上,夾具,包括ESM301高級電動控制臺,可應用斷裂檢測,拉力測量,壓力測量,動載荷保持,電腦控制等功能.
測力計標準配置MESUR TMLite數據傳輸軟件。軟件連續記錄測量數據也可記錄單個測量數據。測量數據可一鍵式導入Excel進行圖形編輯。
M7-20數顯測力計的主要特點:
高速14000Hz的采樣頻率 可高速連續采集或單個采集5000個測量數據,并下載到PC. USB,RS-232 Mitutoyo,以及模擬輸出 樣品斷裂檢測,自動停止(需選購ESM301電動控制臺) 1st/2nd峰值檢測 自動輸出/自動存儲/自動清零 5種測量單位,及摩擦系數單位,以及用戶自定義測量單位 可使用腳踏開關 上下限設置,通斷信號輸出 平均值測量模式可測量設定時間內的平均測量值 外部觸發模式-用于開關觸點測量 按鍵音及報警聲音提示 密碼保護功能設置 數據傳輸軟件MESURTM Lite
高速采樣頻率&存儲功能 Series7專業型測力計可以每秒14000Hz的頻率采集數據并連續存儲5000個測量值. 可用于開關觸發的測量,瞬間破裂,等測量應用. 可設置觸發的開始及停止測量存儲的數據可通過儀器內部的存儲器輸出至數據采集軟件可用于高質量的數據分析.
自動數據輸出/存儲/清零/I/O針腳觸發 通過設置Series7系列測力計可執行以下功能以提高測量效率: 可自動存峰值到儀器內存中. 通過USB,RS-232,或Mitutoyo輸出峰值,自動清零 通斷信號輸出,例如使用ESM301電動控制臺時,當達到設置的測量條件時自動停止加載
自定義測量單位 Seires7系列具有六種測量單位,其中包括一個用戶自定義單位的的設置,可指定一個基本的測量單位,然后乘以一個倍數, 典型的應用包括: 測量一個樣品的扭力,可將測力計壓機械裝配的一個力臂上,然后設置力臂的長度,從而把N轉換成為扭力單位Ncm. 壓強測試,通過儀器設置圓形壓盤的面積可將壓力單位轉換壓強單位.
腳踏開關命令 可使用Series7系列提供的腳踏開關功能配合自動化系統不需要多次按鍵改善測量舒適度提高效率. 通過三個步驟激活腳踏開關程序. 可選任意不同命令字符,包括峰值讀數,清零顯示,數據存儲等.可在每一個步內插入延遲時間
M7-20美國mark-10數顯測力計的技術參數:
精度 |
± 0.1% 滿量程 |
取樣速度 |
14.000Hz |
電源 |
交流適配器和可充電電池供電 ,電池電量顯示器 |
電池使用時間 |
背光開啟:連續使用7個小時 背光關閉:連續使用24個小時 |
測量單位選項 |
LbF,ozF,gF,kgF,N,KN,mN(根據型號) |
輸出 |
USB/RS232輸出,波特濾可調大至115200baud Mitutoyo (Digimatic):兼容所有三豐SPC輸出設備 模擬輸出:±1VDC,精度±0.25%滿量程 通用輸出:三相漏極開路輸出 上下限報警通斷信號輸出 |
功能設置 |
數字濾波,輸出設置,自動關機,開機默認設置,按鍵音,聲音報警,校準設置 |
過載保護 |
150%滿量程(當超過110%顯示OVER) |
重量: |
M7-012 - M7-100: 1.0 lb [0.45 kg] M7-200 - M7-500: 1.2 lb [0.54 kg] |
使用環境 |
40 - 100°F,濕度96%,無露珠. |

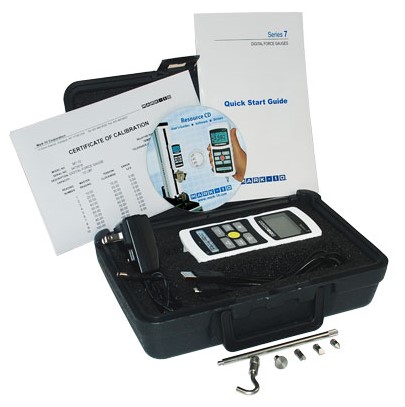

標準附件 |
儀器箱,附件一包(鉤頭、壓頭、錐型頭、鑿型頭、延長桿、V型頭)交流配適器、充電池、 USB線纜、CD操作手冊、數據傳輸軟件。 |
保修期限 |
保修一年 |
美國mark-10測力計的型號信息:
型號 |
量程 |
分辨率 |
Model |
lbF |
ozF |
kgF |
gF |
N |
kN |
mN |
lbF |
ozF |
kgF |
gF |
N |
kN |
mN |
M7-012 |
0.12 |
2 |
|
50 |
0.5 |
|
500 |
0.00002 |
0.0005 |
|
0.01 |
0.0001 |
|
0.1 |
M7-025 |
0.25 |
4 |
|
100 |
1 |
|
1000 |
0.00005 |
0.001 |
|
0.02 |
0.0002 |
|
0.2 |
M7-05 |
0.5 |
8 |
|
250 |
2.5 |
|
2500 |
0.0001 |
0.002 |
|
0.05 |
0.0005 |
|
0.5 |
M7-2 |
2 |
32 |
1 |
1000 |
10 |
|
|
0.0005 |
0.01 |
0.0002 |
0.2 |
0.002 |
|
|
M7-5 |
5 |
80 |
2.5 |
2500 |
25 |
|
|
0.001 |
0.02 |
0.0005 |
0.5 |
0.005 |
|
|
M7-10 |
10 |
160 |
5 |
5000 |
50 |
|
|
0.002 |
0.05 |
0.001 |
1 |
0.01 |
|
|
M7-20 |
20 |
320 |
10 |
10000 |
100 |
|
|
0.005 |
0.1 |
0.002 |
2 |
0.02 |
|
|
M7-50 |
50 |
800 |
25 |
25000 |
250 |
|
|
0.01 |
0.2 |
0.005 |
5 |
0.05 |
|
|
M7-100 |
100 |
1600 |
50 |
50000 |
500 |
|
|
0.02 |
0.5 |
0.01 |
10 |
0.1 |
|
|
M7-200 |
200 |
3200 |
100 |
|
1000 |
1 |
|
0.05 |
1 |
0.02 |
|
0.2 |
0.0002 |
|
M7-500 |
500 |
8000 |
250 |
|
2500 |
2.5 |
|
0.1 |
2 |
0.05 |
|
0.5 |
0.0005 |
|
|
